综合流体力学实验装置

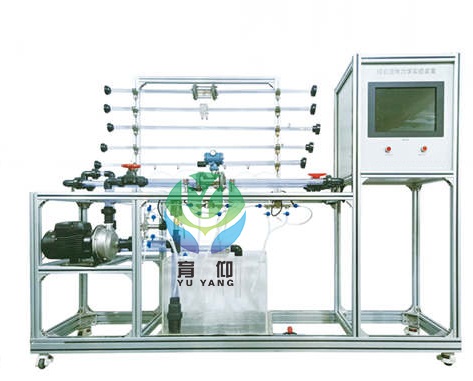

综合流体力学实验装置
[规格型号]: YUY-TL109
[产品名称]: 综合流体力学实验装置
[价  格]:
[产品参数]:
[在线客服]: 点击这里给我发消息 点击这里给我发消息
装置功能
1、学习直管摩擦阻力ΔPf直管摩擦系数λ的测定方法。
2、测定突缩管局部阻力系数与Re的关系。
3、测定阀门局部阻力系数与Re的关系
4、测定孔板流量计的流量系数C0,了解孔板流量计的原理和特性。
5、测定文丘里流量计的流量系数CV了解文丘里流量计的原理和特性。
6、测定单级离心泵在固定转速下的性能曲线
7、测定高阻和低阻管路性能曲线;
8、可模块化拆卸、组装,拓展学生思维和动手能力。
9、管路及涡轮流量计內实验介质流动状态淸晰可视;
10、全触摸集成化控制,高稳定数据传输,硬件加密。
技术参数
1、粗管测量段:DN20mm,透明可视,管长1000mm,Re范围0.80~60×104
2、细管测量段:DN15mm,透明可视,1000mm,Re范围0.60~6.0×104
3、局部阻力:DN15mm,四点取压,1000mm,Re范围1.35~60×104,上装阀门一个。
4、涡轮流量传感器:量程0.5-10m³/h分辨率0.001m³/h,4-20mA远传输岀数字显示,流量检测机构,壳体透明可视。
5、孔板流量计:DN20,內孔板不锈钢,壳体透明可视,环隙取压。
6、文丘里流量计:DN20,壳体透明可视,环隙取压。
7、压差传感器:压差范围:10~200KPa,分辨率0.01KPa,4-20mA输出数字显示,压力检测机构。
8、管路:透明材质,壁厚≥2.5mm。
9、转速:数显,测量范围0~2999rpm,精度1rpm。
10、中央处理器:执行速度0.64μs,内存容量16K,功能:数据处理运算。
11、模拟模块:高达16位分辨率,总和精度±0.5%,內建RS485通讯模式。
12、温度模块:分辨率0.1℃,精度0.5%,内建RS485通讯模式。
13、采用一体机平板触摸电脑,全程数字化触摸屏控制操作。HMI:投射式中央处理器数据显示控制。
14、额定电压:380V总功率:1kW,质量:约135kg。
15、外形尺寸:2000×580×1700mm(长x宽x高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。
16、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。
