维修电工实训网孔板

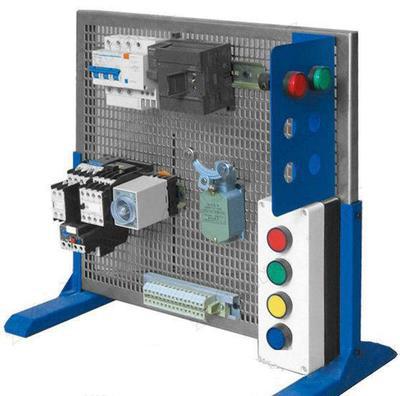

维修电工实训网孔板
[规格型号]: YUYWX-WDG
[产品名称]: 维修电工实训网孔板
[价  格]:
[产品参数]:
[在线客服]: 点击这里给我发消息 点击这里给我发消息

维修电工技能实训考核装置吸收了国内国外先进教学仪器的优点,充分考虑了实验室的现状和未来的发展趋势,从性能上和结构上进行了创新,布局合理,使用方便灵活。对实验中所涉及的电源、仪器仪表采取可靠保护,同时设置了可靠的人身安全保护体系,该实验装置上装有实训操作网板,网板采用活动结构,可取下安装,装上布线调试。使用方便、安全可靠。能满足学生对电器的安装、接线工艺、电路分析、熟悉机械电气控制线路的实验、故障分析等技能训练的需要。,是各大中专院校职业院校实验实训室建设的选择。
一、技术指标及要求:
1、外型尺寸:700 x 600 x 400 mm
铁质喷塑结构
二、实训项目
1、照明电路安装
2、单相电度表安装
3、触摸延时路灯电路安装
4、双控楼梯灯电路安装
5、接触器点动电路连接
6.自锁正转控制电路
7、接触器联锁电动机正、反转电路连接
8、按钮联锁的正、反转控制电路连接
9、接触器和按钮双重联锁、反转控制
10、接触器切换的Y/△启动按钮控制电路的连接
11、时间继电器切换的Y/△启动控制电路连接
12.三相异步电动机的两地控制电路
三、实验器材配置清单
序号 名称 型号 数量
1 实训网板铁质喷塑   1
2 使用说明书   1
3 交流接触器 CJX2-0910380V 3
4 辅助触头 F4-22 3
5 时间继电器 ST3P380V 1
6 热继电器 JR36-20 1
7 按钮开关盒3位   2
8 端子排   2
9 灯座   1
10 墙壁开关   2
11 触摸开关   1
12 白炽灯泡 220V 1
13 180瓦三相异步电动机   1
14 低压断路器 DZ47-633P 1
15 熔断器 RT18-323P 2
16 单相电度表电子式   1
17 明盒   3
18 塑料卡子   30
19 螺丝   30
20 C型导轨   1
21 家用漏电开关 DZ18L-20 1
