小容量晶闸管直流调速系统实训考核装置

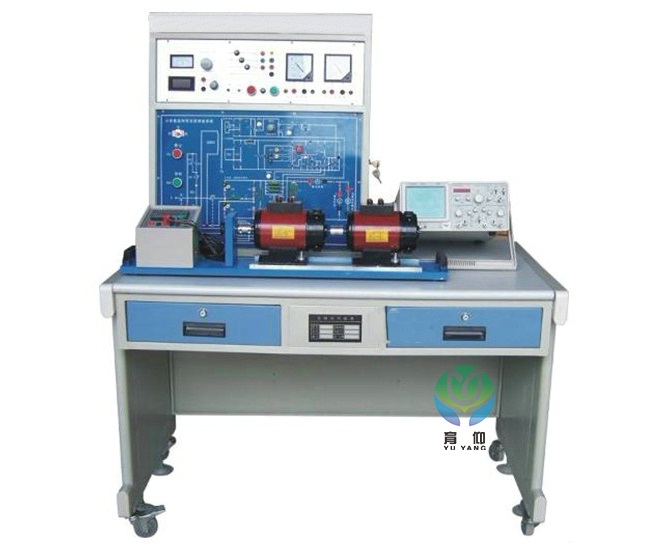

小容量晶闸管直流调速系统实训考核装置
[规格型号]: YUY-WTS-01
[产品名称]: 小容量晶闸管直流调速系统实训考核装置
[价  格]:
[产品参数]:
[在线客服]: 点击这里给我发消息 点击这里给我发消息
一、概述
小容量晶闸管直流调速系统实训考核装置采用通用的小容量晶闸管直流调速电路,主电路为单相桥式半控结构,系统采用电压负反馈和电流正反馈控制,并具有电流截止负反馈环节和串联微分校正网络。该装置符合国家最新《职业标准》和中华人民共和国劳动与社会保障部最新颁发的“实训设备行业标准”,适合于各类中等职业技术学校。劳动培训及技能鉴定单位的教学培训和维修电工的中/高级实操考核和技能鉴定使用。
该装置需留有扩展接口、漏电保护及专门的故障设置箱,可自备机组构成单闭环有静差直流调速控制系统,可根据教学、考核的要求随机设置故障点。
二、技术性能
1、输入电源:三相四线(380V+10%50Hz)
2、交流电源:单相AC220V 50Hz
3、整流输出电压:DC 180V
4、最大输出电流:DC2A
5、励磁电压:DC180V
6、调速范围:D=10
7、静差率S小于或等于10%
8、工作环境温度范围-10℃~+40℃ 相对湿度小于85%(25℃)海拔小于4000米
9、装置容量小于或等于1.5KVA
三 、装置的基本配置
1.DMO1电源控制屏
(1)交流电源:三相~380V电源(具有输出短路保护)。
(2)直流电源:220V/0.5A直流励磁电源,为直流发电机提供励磁电源,带数字显示。
(3) 测量式仪表
1)交流电压表一只:可通过其下方的波段开关切换指示三相电网输入线电压,精度1.0级
2)直流电压表一只:镜面精密指针式直流电压表(±300V,精度1.0级
3)直流电流表一只:带镜面精密指针式直流电流表(±2A,精度1.0级)
(4)故障设置箱:可设置不低于10个故障点。
(5)人身安全保护体系:电压型漏电保护器,电流型漏电保护装置,实训连接线及插座,控制屏两侧设有单相三极220V的电源插座及三相四极380V的电源插座等。
2.DM02实训桌
实训桌为铁质双层亚光密纹喷塑结构,桌面为防水、防火、耐磨高密度板,设两个大抽屉,用于放置工具、存放部件及资料等。并设四个万向轮和四个固定调节机构,便于移动和固定。
3.YQ03-1不锈钢电机导轨、1024光码盘测速系统及智能数显转速表
包括日本欧姆龙1024光电编码器,智能数显转速表及固定电机的不锈钢导轨等。不锈钢导轨平整度好,无应力变形,加工精细,同心度好,互换性好,能保证电机与电机之间连接的同心度偏差不超过±5丝,电机运行噪声小,实验参数典型,能较好满足实验要求。
4 .YQ09 直流并励电动机
5. YQ07-1直流发电机
6. YQ26-1电阻负载箱
7. SY07实验连接线
实验连接线:根据不同实验项目的特点,配备两种不同的实验联接线,强电部分采用高可靠护套结构手枪插连接线(不存在任何触电的可能),里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触安全可靠;弱电部分采用弹性铍轻铜裸露结构联接线,两种导线都只能配合相应内孔的插座,这样大大提高了实验的安全及合理性。
四、本装置可完成的实训项目
1.熟悉单结晶体管原理和使用
2.单结晶体管触发电路的调试与测量
3.单闭环有静差直流调速控制系统操作实训
4.单闭环有静差直流调速控制系统参数的测量
5.单闭环有静差直流调速控制系统故障的检修
五、装置配备清单
序号 代号 名称 数量
1 YUYMO1 电源控制屏 1件
2 YUYM02 实训桌 1张
3 YUYQ03-1 电机导轨,1024光码盘测试系统,智能数显转速表 1套
4 YUYQ09 直流并励电动机 1台
5 YUYQ26-1 可调电阻箱 1件
6 YUYQ07-1 直流发电机(模拟负载) 1台
7 YUY07 实训连接线及配件 1套
