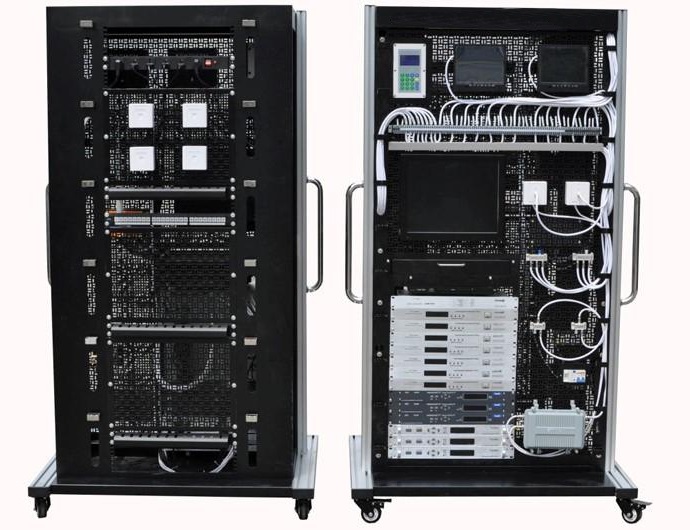

楼宇工程卫星及有线电视系统实训平台
楼宇工程卫星及有线电视系统实训平台
[规格型号]: YUY-LY90
[产品名称]: 楼宇工程卫星及有线电视系统实训平台
[价  格]:
[产品参数]:
[在线客服]: 点击这里给我发消息 点击这里给我发消息
1、设备概述
楼宇工程卫星及有线电视系统实训装置依据智能建筑行业的发展趋势和特点,结合楼宇智能化技术的功能和应用,以楼宇5A子系统工作任务为导向,基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展,多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等;系统地训练了学生专业技术、实际动手技能(安装、布线、接线、编程、调试、运行、维护及维修等)、设计规划、交流沟通、团队协作、效率意识及创新思维等能力,同时培养了其严谨的工作作风和良好的职业素养。
2、技术指标
(1)电源输入:单相三线(第三方接地),AC220V±10%,50/60Hz;
(2)安全保护:接地,漏电(动作电流≤30mA),过压,过载,短路;
(3)整机功耗:≤300W;
(4)外形尺寸(宽×高×深):1060mm×1900mm×800mm(工业铝型材支架);
3、主要配置
序号 器材名称 数量 单位 备注
1     立式实训平台 1
2     网孔板安装模块 8
3     网孔板用膨胀固定件 100
4     线缆管理架 12
5     电源管理模块 1
6     嵌入式编程主机与显示器模块 1
7     45cm卫星天线 1
8     高频头 1
9     工程接收机 3
10    UHF、VHF开路天线 1
11    调制器 7
12    解调器 3
13    DVD机 1
14    16路混合器 1
15    系统放大器 1
16    二分器 2
17    三分器 2
18    电视终端插座 2
19    8寸液晶电视 2
20    6位PDU电源 1
21    24位超五类非屏蔽插座配线架 1
22    8P8C超五类非屏蔽水晶头 20
23    超五类非屏蔽信息插座模块 4
24    单口86型信息面板 4
25    86型底盒 4
26    UTP超五类4对非屏蔽跳线 4
27    UTP超五类4对非屏蔽电缆 100
28    专用桥架 1
29    耗材及工具 1 各规格电线、常用电工工具及线缆测试仪等
4、实训项目
1)系统的安装、布线、接线、编程、调试、运行、维护及维修;
2)线路故障的设置、检测及排除;
3)认识和熟悉各种卫星及有线电视系统设备器材;
4)卫星天线和接收设备的安装与调试;
5)开路天线和接收设备的安装与调试;
6)前端设备调试;
7)前端所有信号混合调试;
8)放大器输入、输出电平调试;
9)用户分配网络的设计与安装;
10)终端设备的安装与调试;
11)桥架及其支架的安装和布线;
12)信息插座和机架设备的安装;
13)水晶头及跳线的制作和测试;
14)RJ45模块和配线架的压线和测试;
15)RJ45跳线的连接及链路的测试。
