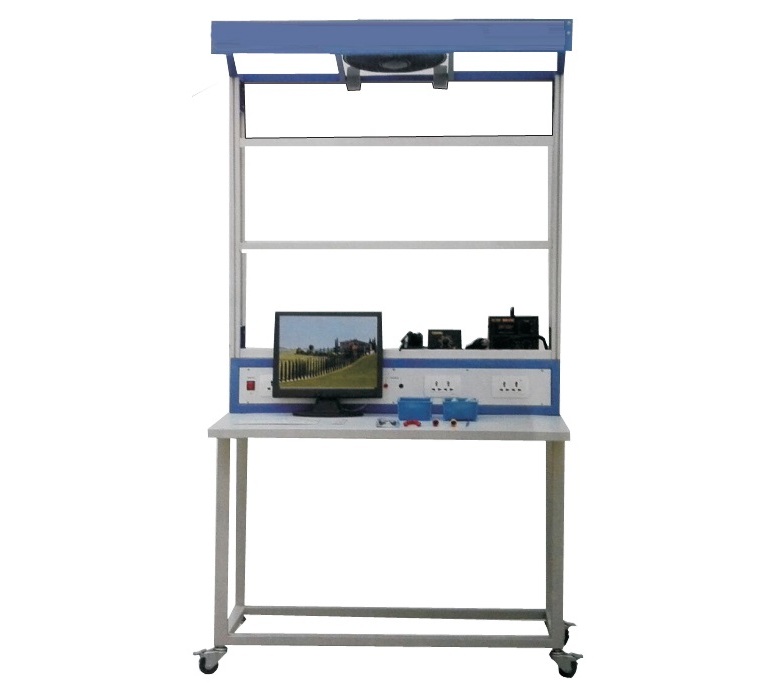

家用电子电器维修实训台
家用电子电器维修实训台
[规格型号]: YUY-JD28
[产品名称]: 家用电子电器维修实训台
[价  格]:
[产品参数]:
[在线客服]: 点击这里给我发消息 点击这里给我发消息
一、简介
本设备是根据《中华人民共和国教育行业标准(电子技术应用专业仪器设备配备标准)》,教育部“振兴21世纪职业教育课程改革和教材建设规划”的教学要求,结合家用电气设备调试与维修职业岗位的技能要求,按照职业学校的教学和实训要求研制和开发的产品。
二、产品特点
1.创新性:学生可根据提供的线路板原理图自主绘制仿真电路,设计PCB板。
2.提高学生的焊接技术:学生根据提供的电子元件和原理图,焊接,组装,并调试
3.经济性:本实验台装有电风扇,照明日光灯,看板(用来夹以仿真电路生产过程,如工艺流程的编制,线路板的焊接,线路板的调试,整体产品的维修组装)
4.配套资料完全:提供实训电板的元件清单,样板,指导书,完成学生对常用家用电器产品的维修,调试,组装焊接等技能的培训。
5.实训台 铝型材框架铁质双层亚光密纹喷塑结构,高密度耐磨桌面板。交流电源:220V 50Hz(带有过流保护)、直流电源:12V.5V.24V稳压输出、实铁质双层亚光密纹喷塑结构,铝塑面板能完成机电类、电热类、电磁类家电产品的电气原理实训;能设置常见电气故障;符合国家安全标准。
三、技术要求及主要参数:
1、工作电源:AC220V±5% 50HZ
2、安全保护:漏电保护(动作电流≤30MA),过电流保护,熔断器保护
3、最大输入额定功率:1200W
4、环境温度:-10℃~60℃
5、尺寸:1200*60*2000MM
四、配置表
序号 设备名称 规格与要求 单位 数量
1 实训台 工艺上采用优质铝材,家具级封边技术。
实训台配有0~220V的插座一只,给外部仪器提供电源。电源直接嵌在实训台上,不可移动尺寸:120cm×70cm×200cm
1
2 直流电源 分别为:+5V,+24V、12V 。 1
3 交流电源 单相三线AC220V±10%    50Hz   1
4 液晶电视 1) 最大可视图像对角线尺寸:≥80cm;
 2) 分辨率:高于或等于1366×768;
 3) 声音特性:≥5WX2;
 4) 整机消耗功率:≤180W;
 5) 天线输入阻抗:75欧姆(不平衡);
 6) 遥控器电源:直流3V;
 7) 待机消耗功率:≤3W;
 8) 至少256个频道记忆,多制式接收;
 9) 一路电视天线输入端子
 10) 1路AV输入端子,(AV2与高清输入YPbPr1的Y输入复用);
 11) 一路电脑(PC)输入端子;
 12) 一路高清输入端子(YPbPr1、YPbPr2),可兼容YCbCr输入;
 13) 二路立体声耳机输出端子。
 14) 工作电源:AV100~240V 50Hz;
1
5 彩色电视信号发生器 彩色电视信号发生器:采用大规模可编程逻辑控制器和具有像素级算法的高清晰度彩色信号源。有着图象清晰、时序精确(图形、采样率高,色彩准确、图形选择有16频道 电视信号形式:分为圆、点、格、黑白格、彩色、单色等16种形式,可通过 按键直接选择(输出信号:有视频、伴音(中频6.5M)、射频输出接口)   信号制式:PAL-D/K.   1
6 凳子 圆形五脚新款钢管式脚座升降凳
规格:凳面直径28厘米 (带托盘)
升降范围:40-45厘米高整体豪华大方、坚固耐用。
1
7 元件盒   1
8 剥线钳 配套实训工具 1
9 尖嘴钳 配套实训工具 1
10 斜口钳 配套实训工具 1
11 小十字螺丝刀 配套实训工具 1
12 大十字螺丝刀 配套实训工具 1
13 小一字螺丝刀 配套实训工具 1
14 大一字螺丝刀 配套实训工具 1
15 小镊子 配套实训工具 1
16 剪刀 配套实训工具 1
17 电烙铁 20W配套实训工具 1
18 烙铁架 配套实训工具 1
20 焊锡丝 配套实训工具 1
21 吸锡器 配套实训工具 1
22 电源布线 1)主电源:5*2.5mm2电缆线(内置导线线径≥2.5mm2)穿φ25mmPVC管埋地或采用PVC线槽明敷。
2)实验电源:5*1.5mm2电缆线(内置导线线径≥1.5 mm2)穿φ25mmPVC管埋地,连接所有实验台学生电源端。
1
23 指针万用表 高灵敏度、低内阻的表头  1
