液晶电视维修实训装置

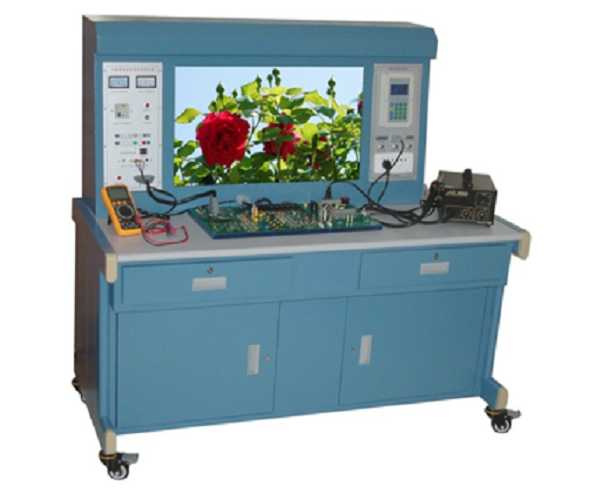

液晶电视维修实训装置
[规格型号]: YUY-JD85
[产品名称]: 液晶电视维修实训装置
[价  格]:
[产品参数]:
[在线客服]: 点击这里给我发消息 点击这里给我发消息
一、概述:
液晶电视实训装置适合高等、中等职业技术院校加工制造类的电子电器应用与维修专业,信息技术类电子技术应用专业的《液晶彩色电视机原理与维修》、《液晶彩色电视机维修实训》课程的教学与实训。32寸液晶电视实训装置也适合技工学校电子类专业《液晶彩色电视机维修》课程的实习,还可用做职业技能鉴定部门和职业培训机构家电维修中级、高级班的培训考核设备。
二、设备特点:
1.随着科技的发展,精密的液晶电视主板、元器件用放大镜也难易看清、阻碍了教师、学生及电子爱好者对电路的分析研究、维修实训教学等重重困难!为此我公司投入科技人员开发了这款液晶电视维修实验台!实验台通过主板进行解剖分析研究,从而研发出一款将精密主板线路板放大、全方位解剖设计每个元器件独立清楚的展示在眼前、模块式组合、元件直观、贴片插件通用、焊接调试便利、为方便实验实训考核提供舒适的产品、解决了长期以来困扰教学的难题,填补了液晶电视教学产品的空白!
2.本实训装置液晶彩电电路板具有线路简洁、功能强大、性能优良等特点。
1)采用敞开式实训板,板上有完整的安装线路图、测试点、调整点,布局合理,插接方便;
2)具有漏电、短路、过载保护装置,彩电电源采用冷底板并备隔离变压器双重保护,在单元板上配有数字电压、电流输出显示;
3)用仪表调整,清晰度、灵敏度、稳定度高于常规家电实验台;
4)为满足各学校需求,在彩电实训电路板增设了智能考核装置。故障点由教师计算机根据考核要求设置,通过考核系统传送到学生的敞开式彩电实训单元,学生使用计算机或者单片机答题器进行答题。
5)设备设置实训考核故障点17个、故障设置开关24个,万用表/示波器测试方便、设有测试针测试点。

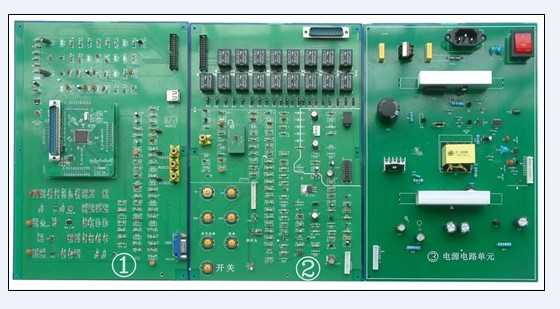

实验板图片
(实验板图片)
三、技术参数、配置及功能:
1.高清彩色信号发生器、为液晶电视机高频头接收、视频接收提供16种测试信号。
2.考核实训模块、元器件排列有序清楚直观、实验实训考核便捷、维修方便
3.液晶电视技术参数:1)显示器尺寸:32;2)对比度:600:13)分辨率:1366×768;4)反应时间:<16ms;5)屏幕亮度:1000cd/m2;6)视角:>160度;7)画面纵横比:16:9;8)制式:NTSC/PAL/SECAM;9)输入:YPdp;YcbCr;10)音频:SRSWOW三维空间环绕音效;11)工作电源:AVll0—240V50/60Hz;12)色彩数:1677万;13)像素:1677万。
4.(1)号实训模块(总线控制、音频处理、功能切换、屏驱动数据信号)电脑接口、音视频输入接口、USB插口、高清接口等功能、
5.(2)号实训模块特机开机电源控制、伴音电路、高频头电路
6.(3)号实训模块稳压电源电路
7.实训桌整体参数:
7-1输入电源:AC220V±10%50Hz;
7-2外形尺寸:长(mm)×宽(mm)×高(mm)=1500×700×780;
7-3实训台材料:主体板材为三聚氰胺板;
7-4工作温度:0~35℃;
7-5工作湿度:20%~80%;
7-6安全保护:①漏电保护动作电流:≤30mA、≤0.1S;②具有过压、过流、过载、漏电保护措施,符合国家相关标准;
8.设备操作使用说明书:提供液晶电视工作原理图、电路图与实训装置一一对应
四、实验实训考核项目:
1)液晶电视中各主要元器件的基本结构及基本工作原理
2)认识液晶电视机各主要单元电路的组成,理解其基本的工作原理
3)电子调谐器的测量与分析
4)遥控及本机键盘控制测量与分析
5)视频信号处理流程测量与分析
6)音频信号处理流程测量与分析
7)AD模数转换控制测量与分析
8)开关稳压电路测量与分析
9)逆变器背光驱动电路测量与分析
10)整机各电路检测实训
11)液晶电视驱动程序考入实训
五.可完成实验、实训考核项目
实验项目一:整机不工作三无故障,整流桥故障实训考核
实验项目二:整流滤波450V电路故障考核
实验项目三:电源光耦电路实训考核
实验项目四:电源滤波电路故障实训考核
实验项目五:无12V整机不工作故障实训考核
实验项目六:背光源故障实训考核
实验项目七:侍机5V稳压电路故障实训考核
实验项目八:待机3.3V稳压电路故障实训考核
实验项目九:CPU核电源1.2V电路故障实训考核
实验项目十:CPU供电电路1.8V故障实训考核
实验项目十一:CPU振荡电路故障实训考核
实验项目十二:储存器电路故障实训考核(1)
实验项目十三:储存器电路故障实训考核(2)
实验项目十四:视频输入电路故障实训考核
实验项目十五:音频输入电路故障实训考核
实验项目十六:USB电路故障实训考核
实验项目十七:静音电路故障实训考核
实验项目十八:高频头电路故障实训考核(1)
实验项目十九:高频头电路故障实训考核(2)
实验项目二十:高频头供电故障实训考核
实验项目二十一:高频头电容漏电实训考核
实验项目二十二:高频头集成损坏故障实训考核
实验项目二十三:遥控接收电路故障实训考核
实验项目二十四:按键电路故障实训考核
实验项目二十五:伴音电路故障实训考核(1)
实验项目二十六:音量控制电路故障实训考核
实验项目二十七:伴音电路集成损坏实训考核
实验项目二十八:伴音供电路故障实训考核
实验项目二十九:扬声器输出电路实训考核
实验项目三十:背光源亮有声无图实训考核
六.实验台配置清单:
序号 名称 单位 数量 备注
1 32寸液晶显示屏 1
2 铁质双层亚光喷塑实验台 1
3 液晶电视驱动板 3
4 PVG焊台 1
5 防静电电烙铁 1
6 数字万用表 1
7 高清EVD机 1
8 20M双踪示波器 1 自备或代购
9 贴片元件焊接练习板 5
10 实验指导书 1
