离心泵性能测定实验装置

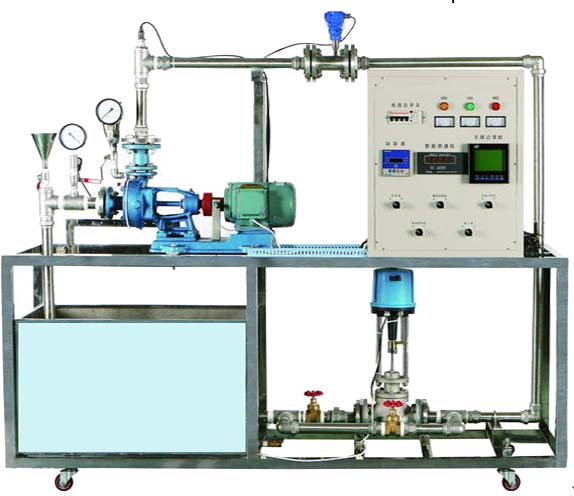

离心泵性能测定实验装置
[规格型号]: YUY-HG04
[产品名称]: 离心泵性能测定实验装置
[价  格]: 46800元
[产品参数]:
[在线客服]: 点击这里给我发消息 点击这里给我发消息
一、产品描述
1.本实验装置数据稳定,重现性好,使用方便,安全可靠。
2.本装置体积小,重量轻,设备紧凑,功能齐全;实验采用循环水系统,节约实验费用。
二、实验目标
1、使学生充分了解离心泵的结构与特性,熟悉离心泵的工作方式和操作流程。
2、熟悉组成管路的各种管件、阀门,了解温度、压力、电功率、流量等就地显示仪表及传感检测设备,涡轮流量计的测量原理及使用方法
3、测定恒定转速条件下泵的扬程(H)、轴功率(N)以及效率(η)与泵的流量(Q)之间的泵特性曲线。
4、测定流量调节阀某一开度下管路特性曲线。
5、改变离心泵转速测定泵的扬程(H)、轴功率(N)以及效率(η)与泵的流量(Q)之间的泵特性曲线。
6、掌握多元回归的方法,回归(H-Q、η-Q、N-Q)关系曲线
三、主要配置
1、N2-401-H变频器,规格:(0-50)Hz
2、压力传感器:测量范围0-0.25MPa精度1.0级
3、真空表传感器:测量范围-0.1-0MPa精度1.5级
4、PS-139功率变送器、功率数字显示仪
5、温度数字显示仪
6、流量数字显示仪
7、LWGZ-40涡轮流量计:0.2~20m3/h。
8、WB70/055型不锈钢离心泵:功率550W,最大流量0.2~8m3/h
9、电器:接触器、开关、漏电保护空气开关
10、不锈钢水箱、不锈钢管路、管件及阀门
11、不锈钢仪表柜:测控、电器设备在实验架上
12、不锈钢材质框架2.00×0.55×1.80米(带脚轮及禁锢脚)。
四、技术参数
1、液体流量:0~8.5m3/h。
2、离心泵出口压力:0-0.2MPa
3、离心泵泵的扬程(H):0-20m
4、离心泵轴功率(N):0.43-0.85KW
5、离心泵效率(η):0-60%
6、离心泵转速:0-2900转/分
五、特殊要求
数据采集型:配计算机、微机接口和数据处理软件、温度传感器、压力传感器、压力传感器。能在线监测温度、压力等实验数据、绘制曲线。
