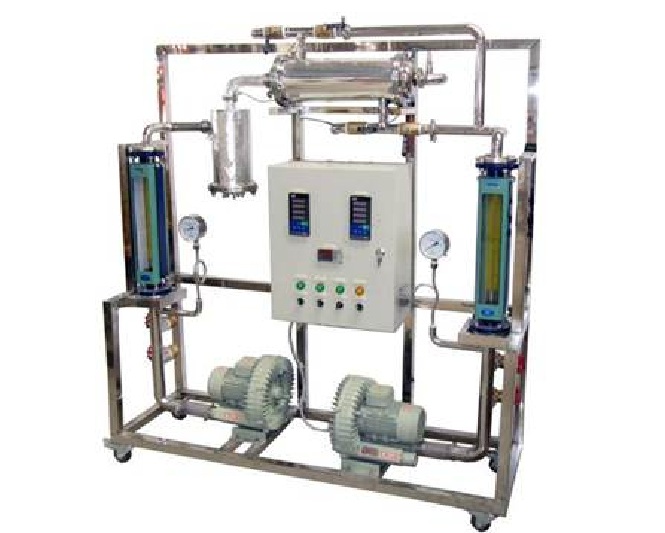

列管换热器实验装置

[规格型号]：	YUY-HG17
[产品名称]：	列管换热器实验装置
[价　　格]：	32000元
[产品参数]：
[在线客服]：

上一篇：非均相分离实验装置

下一篇：液液传质系数测定实验装置

产品详情

一、产品描述
列管换热器是工业生产中最常用的换热器之一，通过本实验的操作可使学生了解列管换热器的结构，操作方法，总传热系数的测定，流体流速对总传热系数的影响，了解并流与逆流操作的特点。
二、实验项目
1、可以了解列管换热器的结构和操作方法
2、可以测定传热器总传热系数K；
3、可观测流体流速对K值的影响；
4、可以了解并流与逆流操作的特点；
三、装置配置
列管换热器、预热器、冷热风机、管路、阀门及检测装置、中央处理器、模拟模块和温度模块等组成。
四、技术参数
1、外形尺寸（框架）1500×500×1700mm；
2、列管换热器不锈钢，换热面积0.436m2；
3、预热器3×1kW，不锈钢，可自动控温1个；
4、冷热风机750W，风压18kPa，流量140m3/h；
5、阀门UPVC和铜质，活接快装1套；
6、管路低温透明可视，高温不锈钢304；
7、温度传感器Pt100；
列管换热器实验装置功能：
功能特色
一、工程特点明显，接近实际
1、换热器尺寸按工业通用标准换热器管型设计；
2、为满足实验条件，列管有效长度可达到1000mm。
二、测量项目多
1、可测定总传热系数K（实测值可与计算结果比较；
2、可进行并流和逆流操作；
3、可改变流体的流速；
三、装置稳定性强，重现性好
1、因为装置工程特点明显，测定结果与理论吻合很好；
2、装置稳定性强，数据重现性好，设备数据稳定。
装置功能及相关参数设置
1、了解列管换热器的结构及工作原理；
2、分别测定冷、热流体流量改变换热器的传热系数变化；
3、分别测定逆、并流操作对换热器平均推动力及传热系数的影响；
4、装置设计可360度观察，实现全方位教学与实验；
5、全触摸集成化控制总成，实现高稳定数据监控与分析。可根据教学需要，通过手机扫描设备上的二维码，可以观看实验装置原理动画演示。
6、参数设置：冷热气体流量范围10～35m³/h，热流体进口温度可达100℃。
装置配置及参数

序号	设备名称	规格型号/参数说明	数量	备注
一、	装置对象		1套
1.	外形尺寸（框架）	1500×500×1700mm（长×宽×高），高品质铝合金型材框架，无焊接点，水平调节支撑型脚轮	1套
2.	列管换热器	不锈钢，换热面积0.436m²，2块弓形折流板	1个
3.	预热器	3×1kW，不锈钢，可自动控温	1个
4.	冷热风机	750W，风压18kPa，流量140m³/h	1个
5.	阀门	UPVC和铜质，活接快装	1套
6.	管路	低温透明可视，高温不锈钢304	1套
7.	温度传感器	Pt100，316不锈钢壳体，显示精度0.1℃	1台
8.	中央处理器	执行速度0.64μs，内存容量16K，厚度不大于37.5cm	1台
9.	模拟模块	高达16位分辨率，总和精度±0.5%，厚度不大于25.2cm	1套
10.	温度模块	分辨率0.1℃，总和精度±0.5%，厚度不大于25.2cm	1套
11.	触摸屏	显示模块TFT；背光类型：LED	1台
