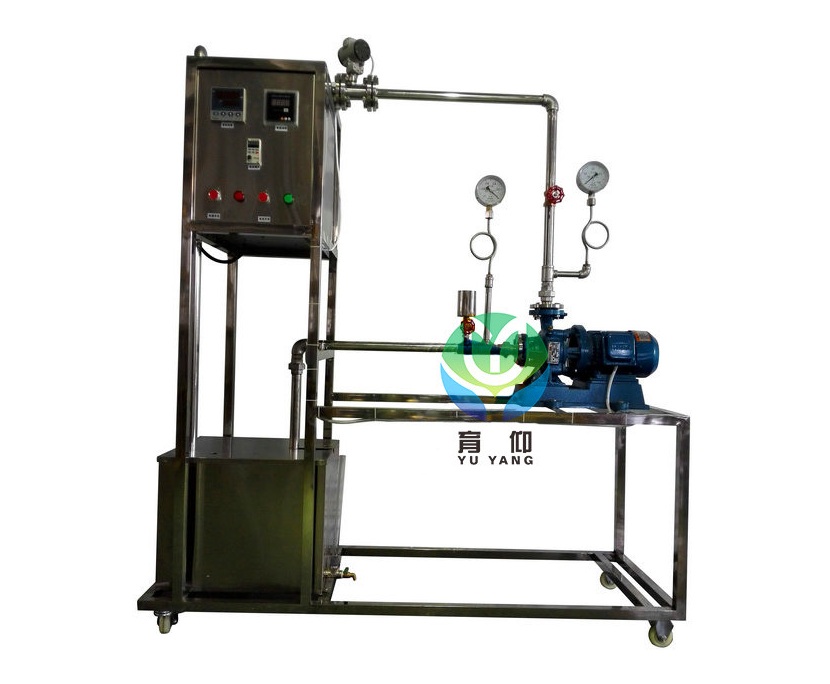

离心泵特性曲线测定实验台

[规格型号]：	YUY-HR107
[产品名称]：	离心泵特性曲线测定实验台
[价　　格]：	29800元
[产品参数]：
[在线客服]：

上一篇：洞道干燥实验装置

下一篇：填料吸收实验装置

产品详情

装置特点
1、整个装置美现大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。
2、设备布局合理、美观，结构清晰，整体感强，能够在实验室中体现主实验设备的概念。
3、设备整体为自行式框架结构，并安装有禁钢脚，便于系统的拆却检修和搬运。
4、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。
5、流量测量采用了涡轮流量计+数字流量仪表的方式，数字流量仪表对弱轮流量计线性系数具有较强的补偿功能，并且直接显示流量数据。
6、离心泵置于水箱上方，离心泵进口管道安装有底阀，同时安装有离心泵启动排气装置，避免了离心泵叶轮及腔体长时间浸泡在水中，大大延长设备寿命。
7、整套系统采用标准工业仪表控制系，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。
8、装置设计可360度观察，实现全方位教学与实验。
装置功能
1、使学生充分了解离心泵的结构与特性，熟悉商心系的工作方式和操作流程。
2、熟悉组成管路的各种管件、阀门，了解温度、压力、电功来、流量等就地显示仪表及传感检测设备，掌握涡轮流量计的测量原理及使用方法。
3、测定恒定转速条件下泵的扬程（H）（轴功率（Η）以及效率（η）与泵的流量（Q）之间的泵特性曲线。
4、测定流量调节阀某一度下管路特性曲线。
5、改变离心泵转速测定获的扬程（H）、轴功率（Η）以及效率（η)与泵的流量（Q）之间的泵特性曲线。
6、掌握多元归的方法，回归（H-Q、η-Q、Η-O）关系曲线。
设计参数
液体流量0.2-5.2m2/h，离心泵出口压力：0-0.2MPa。
离心泵泵的扬程（H）：0-20m，离心泵轴功率（Η)：0.43-0.85KW，离心泵效率（η）：O-60%，离心泵转速：0-2900r/miη。
液体温度：常温。
公用设施
水：装置自带不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。
电：电压AC220V，功率1.0KW，标准单相三线制，每个实验室需配置1-2个接地点（安全地及信号地）。
实验无聊：清洁自来水。外配设备：无。
主要设备
单相矢量变频器，规格：（0-50）Hz。
指针式压力表：表盘直径100mm测量范围0-0.4MPa，精度1.5级。
指针式真空表：表盘直径100mm测量范围-0.1-0MPa，精度1.5级。
功率变送器、单相智能功率数字显示仪。
字电AI501温度数字显示仪。
字电AI501流量数字显示仪。
DΗ25涡轮流量计：0.5-10m3/h，4-20mA运传输出，流最检测机构。
不锈钢离心泵：功率550W，最大流量5.2m3/h。
水箱：304不锈钢材质，容积80L，带贮水排空底阀，管路循环国本与泵吸入口间隔板设计。
管路：304卫生级不锈钢材质，采用不储钢快装话接与管路连接，总出口闸阀；管道法当连接涡轮流量计。
电器：接触器、开关、漏电保护空气开关
304不锈钢仪表柜：测控、电器设备在实验架上。
304不锈媒材质框架1600*500*1800mm（长x宽x高），带脚轮及禁锢脚。
测控组成

变量	检测机构	显示机构	执行机构
液体温度	PT100铂电阻	数字温度仪表	无
液体流量	涡轮流量计	数字流量表	变送器
泵进口压力	指针式真空表	就地显示	无
泵出口压力	指针式压力表	就地显示	无
泵功率	功率变送器	数字功率仪表	无

YUY-HY107/II数字型离心泵特定曲线测定实验装置
装置功能
1、整个装置美现大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。
2、设备布局合理、美观，结构清晰，整体感强，能够在实验室中体现主实验设备的概念。
3、设备整体为自行式框架结构，并安装有禁钢脚，便于系统的拆却检修和搬运。
4、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。
5、流量测量采用了涡轮流量计+数字流量仪表的方式，数字流量仪表对弱轮流量计线性系数具有较强的补偿功能，并且直接显示流量数据。
6、离心泵置于水箱上方，离心泵进口管道安装有底阀，同时安装有离心泵启动排气装置，避免了离心泵叶轮及腔体长时间浸泡在水中，大大延长设备寿命。
7、整套系统采用标准工业仪表控制系，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。
8、装置设计可360度观察，实现全方位教学与实验。
9、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。
装置功能
1、使学生充分了解离心泵的结构与特性，熟悉商心系的工作方式和操作流程。
2、熟悉组成管路的各种管件、阀门，了解温度、压力、电功来、流量等就地显示仪表及传感检测设备，掌握涡轮流量计的测量原理及使用方法。
3、测定恒定转速条件下泵的扬程（H）（轴功率（Η）以及效率（η）与泵的流量（Q）之间的泵特性曲线。
4、测定流量调节阀某一度下管路特性曲线。
5、改变离心泵转速测定获的扬程（H）、轴功率（Η）以及效率（η)与泵的流量（Q）之间的泵特性曲线。
6、掌握多元归的方法，回归（H-Q、η-Q、Η-O）关系曲线。
7、采用计算机对实验数据进行采集，同时对液体流量进行控制。
设计参数
液体流量0.2-5.2m2/h，离心泵出口压力：0-0.2MPa。
离心泵泵的扬程（H）：0-20m，离心泵轴功率（Η)：0.43-0.85KW，离心泵效率（η）：O-60%，离心泵转速：0-2900r/miη。
液体温度：常温。
公用设施
水：装置自带不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。
电：电压AC220V，功率1.0KW，标准单相三线制，每个实验室需配置1-2个接地点（安全地及信号地）。
实验无聊：清洁自来水。外配设备：无。
